在高速串行通信、高能物理研究、宽带射频系统等前沿领域，测试测量仪器的性能边界，直接决定了技术创新的上限。当传统示波器难以兼顾高带宽、低噪声与快分析速度时，泰克推出的7系列DPO数字荧光示波器，以自研核心芯片为基石，凭借无与伦比的信号保真度与高效的工作流程，成为突破技术瓶颈的核心工具。本文将从技术底层出发，结合泰克官网权威数据，全面解析这款专为突破而生的超高性能示波器。

兼顾专业性与易用性，提升测试效率

15.6 英寸全高清 1080p 大屏，搭配获奖直观界面，操作更顺手，出结果更高效。

专为触控优化的交互体验，搭载与 2/3/4/5/6 系列一致的 TekScope™ 软件，测量结果一目了然。

菜单层级简洁、布局清晰，可快速完成设置、配置、测量与数据查看，大幅简化复杂操作。

响应式触摸屏，优化多点触控手势，精准分析波形，轻松放大皮秒级信号、调节眼图参数，测量更准确。

一键抖动测量总结，自动生成关键图谱与数据，支持单通道、多通道同步测量

支持嵌入式系统或 Windows 系统，搭配可移动固态硬盘，使用更灵活。

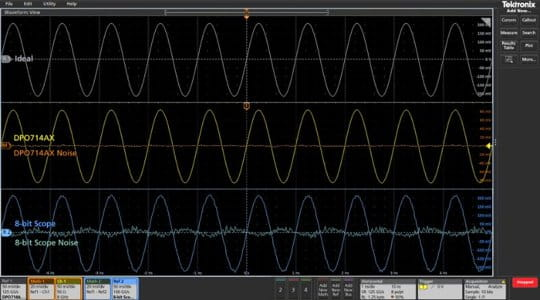

低噪声、高ENOB——解锁无可匹敌的测量精度

想要最大化测试裕量，捕获更精准的目标信号？7系列DPO示波器凭借低噪声与高有效位数（ENOB）核心优势，为测量结果保驾护航。依托泰克专属技术加持，包括Tek85低噪声前置放大器、Tek79 10位ADC，搭配先进数字信号处理算法，轻松实现超凡的测量精度、灵敏度与准确度，让微弱信号也能清晰呈现。

低噪声表现，解析微弱信号无压力 可清晰捕捉低幅度信号，噪声控制实力出众：8 GHz时低至523 µV（0.10% FS），25 GHz时低至1.13 mV（0.23% FS）（满量程500 mV）。

高ENOB加持，数字化更具分辨率 高有效位数带来超高分辨率信号数字化，8 GHz时达7.5位，25 GHz时达6.5位（测试条件：125 GS/s，500 mV满量程，信号为满量程90%）。

QuietChannel™技术，进一步降噪 搭载有源CTLE（连续时间线性均衡），有效补偿通道损耗，大幅降低示波器信号路径中的噪声干扰。

全自动校准，省心又精准 内置信号路径补偿（SPC）功能，无需人工干预，自动调节内部增益、偏置和频率响应，稳定输出高ENOB性能，持续保障最佳测量精度。

10 倍吞吐量，大幅缩短测试时间

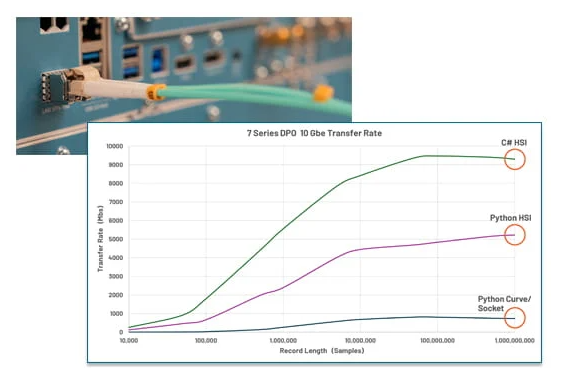

凭借内置 10 Gbps SFP+ 端口与 TekHSI™ 技术，7 系列 DPO 示波器可将海量波形数据传输至 PC 的速度提升高达 10 倍，真正实现采集与分析并行执行，全面提升测试工作流效率。

TekHSI™ 高速传输技术基于 gRPC 低延迟框架，可实现接近物理链路带宽极限的数据抓取与流式传输，同时兼容现有 C#、Python 开发库，无缝对接用户开发环境。

10 Gbps SFP+ 高速接口灵活支持 RJ45 电口、光纤及直连收发器模块，满足不同场景下的高速连接需求。

TekScope PC 软件原生适配原生支持高速数据接口，兼具离线分析与远程示波器控制分析能力，让测试更高效、更灵活。

高端科研测量利器，先进科研应用方案

适用于高能物理、粒子加速器、束流诊断、天体物理无线电探测、等离子体与聚变研究等领域，是前沿科研场景的理想工具。

125 GS/s 超高采样率，搭配低噪声与高有效位数（ENOB），以超高信号保真度捕获快速瞬态事件；配合高达 2G 点的存储深度，实现长时间信号无缝采集。

优异的通道间时间稳定性，保障多通道测量结果精准可靠。

搭载 TekHSI™ 功能与 10 Gbps SFP+ 端口，数据传输速度提升 10 倍，数据实时推送至客户端，实现高速数据转储。

低延迟触发特性（<20 ns 输入至输出），实现 7 系列 DPO 与外部设备的精密同步。

借助 SignalVu-PC 提供的频谱图、频谱及幅度测量功能，快速为 PDV 等专业应用提供关键实验数据的多维度分析视图。

高速串行一致性测试与调试：高效合规解决方案

依据当前及新兴行业标准测试，缩短产品上市周期。自动化一致性测试软件全程管控流程，实现测试设置、测量、合规校验及报告生成全自动化，提升测试效率与准确性。

高效省时：提供多款适配PCIe、USB等主流高速串行技术的自动化测试软件，减少手动成本，提升测试吞吐量。

深度洞察：可选配DJA模块，凭借抖动分解、高灵活性、直观可视化优势，实现多信号同步分析，快速定位信号隐患。

高测试裕量：低噪声、低固有抖动设计，降低干扰，提升测试裕量，保障结果可靠精准。

高速传输：搭载TekHSI功能及10 Gbps SFP+端口，数据传输提速10倍，实时推送至客户端，缩短数据处理周期。

宽带宽射频系统，解锁复杂射频信号分析新可能

7系列DPO示波器具备低噪声特性与平坦的频率响应，能精准完成宽带宽射频信号的测量与分析，广泛适配电子战、频谱监测、信号情报（SIGINT）、5G网络、毫米波射频频段及超宽带（UWB）通信等核心场景。

强大协同能力：与SignalVu-PC软件搭配，可提供4通道、25GHz带宽的多通道、多域矢量信号分析（VSA）解决方案，轻松应对复杂场景的高精度分析需求。

全面信号分析：支持瞬态射频信号深度解析、射频脉冲精细化表征，以及模拟与数字射频调制全方位分析，覆盖射频信号分析全维度。

灵活高效采集：实现多通道信号同步采集，各通道参数可独立配置，同时完成所有通道信号同步分析，兼顾效率与灵活性。

精准关联测量：支持通道间时间相关测量，覆盖频率、相位、幅度、调制四大领域，为信号关联性分析提供坚实支撑。

以技术突破，赋能创新无界

泰克7系列DPO数字荧光示波器，凭借行业领先的低干扰、高ENOB、高带宽等优势，再加上高效的数据处理和传输能力，打造出一套全方位的超高性能测试解决方案。从前沿科研到工业量产，从高速串行测试到宽带射频分析，它不仅解决了传统示波器“高频测试就看不清细节”“数据处理慢”的痛点，更重新定义了超高性能示波器的行业标准。
