在高速嵌入式、汽车电子、半导体与射频一体化设计持续迭代的今天，信号完整性、测量精度与多域协同分析已成为工程师的核心诉求。泰克6系列B MSO混合信号示波器，依托原厂硬核架构与官网标定参数，以低噪声、高分辨率、高采样率、多通道协同为核心，为GHz级时钟与高速总线提供可复现、可追溯的精准测量能力。

一、核心硬件架构：从前端到采集，全链路保真

 6系列B MSO采用全新TEK061前端专用ASIC，配合高线性模拟前端与低噪声设计，从信号接入到数字化全程保持原生波形特征。

模拟带宽：1 GHz/2.5 GHz/4 GHz/6 GHz/8 GHz/10 GHz（支持现场升级）

垂直分辨率：标配12-bit ADC，为传统8位示波器的16倍；High Res模式下可达16-bit

实时采样率：2通道50 GS/s、4通道25 GS/s、＞4通道12.5 GS/s

标准存储深度：62.5 Mpts/通道，最高可扩展至250 Mpts/通道

输入噪声： - 1 GHz、1 mV/div 下＜55 μV

 - 10 GHz、50 mV/div 下＜1.25 mV

二、FlexChannel®混合信号架构：一通道多用途

6系列B MSO搭载泰克专属FlexChannel®输入架构，单端口兼容模拟与数字测量，大幅提升多信号并行调试效率。

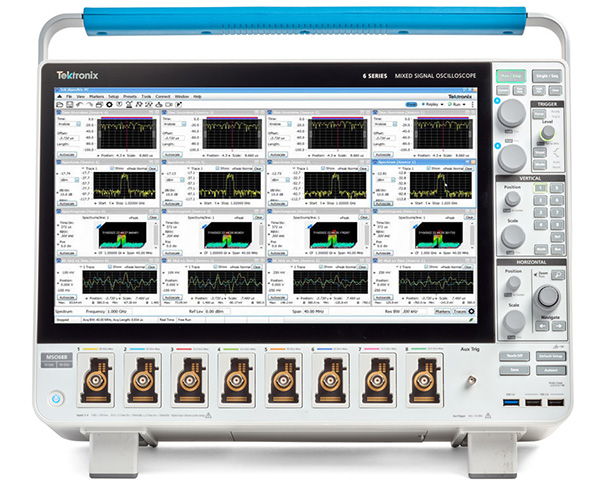

通道配置：4/6/8通道可选

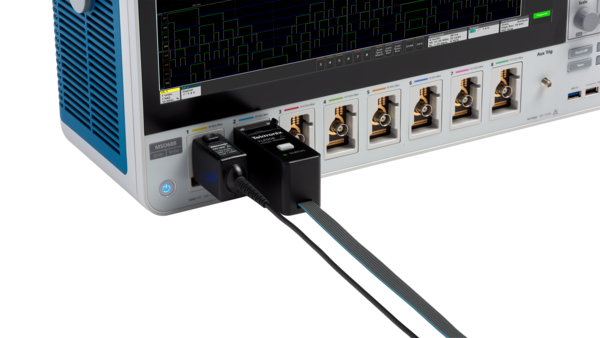

每通道支持：1路模拟信号，或配合TLP058逻辑探头实现8路数字信号

数字通道定时分辨率：60.6 ps（MagniVu™技术）

模拟与数字通道共享同采样率、同存储深度、同时间基准

满足多核处理器、多协议总线、多轨电源与高速IO的同步捕获与关联分析。

三、多域并行分析：时域+频域同步测量

该系列内置硬件化多通道频谱分析，搭载并行数字下变频器（DDC），实现时域波形与频域频谱同步采集、独立调节、同源触发。

l 所有模拟通道均可同时开启波形视图+频谱视图

l 中心频率、RBW、Span等频域参数独立于时域设置

l 支持对频率/幅度变化触发，定位瞬态干扰与频偏跳变

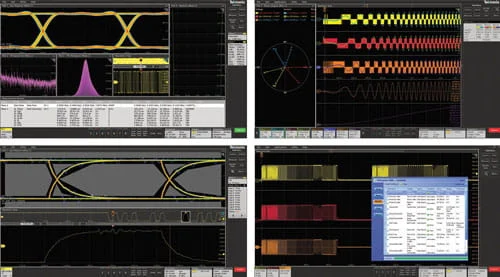

l 兼容高级抖动分析、相位噪声、眼图/TIE测量

l 覆盖高速串行总线、时钟系统、RF混合电路、开关电源等多场景一体化验证。

四、采集与触发技术：不漏掉任何一个异常事件

依托高速采集架构与智能触发引擎，6系列B MSO实现高概率捕获偶发异常。

l FastAcq®波形捕获率：＞250,000 wfms/s

l FastFrame™分段存储：最大290,000段，捕获率＞310,000波形/秒

l 支持：边沿、脉冲、宽度、建立/保持、I2C/SPI/CAN/LIN/汽车以太网/MIPI等多种协议触发

l 标配36项自动测量与统计、趋势图、直方图分析

l 长存储与高捕获率结合，快速定位间歇性故障、信号完整性劣化与时序违规。

五、探头与接口：测量精度从探头尖端开始

信号保真始于探头接口，6系列B MSO通过TekVPI®智能探头接口实现全链路校准。

l 支持TDP7700系列TriMode®探头，基于S参数模型完成端到端AC校准

l 探头前端缓冲器靠近探针尖端，降低负载效应与噪声引入

l 兼容高压、差分、电流、逻辑等全系列泰克探头

l 提供标准接口与远程控制，适配自动化测试系统

l 从探针到采集内存形成闭环校准，确保测量结果可溯源、可重复。

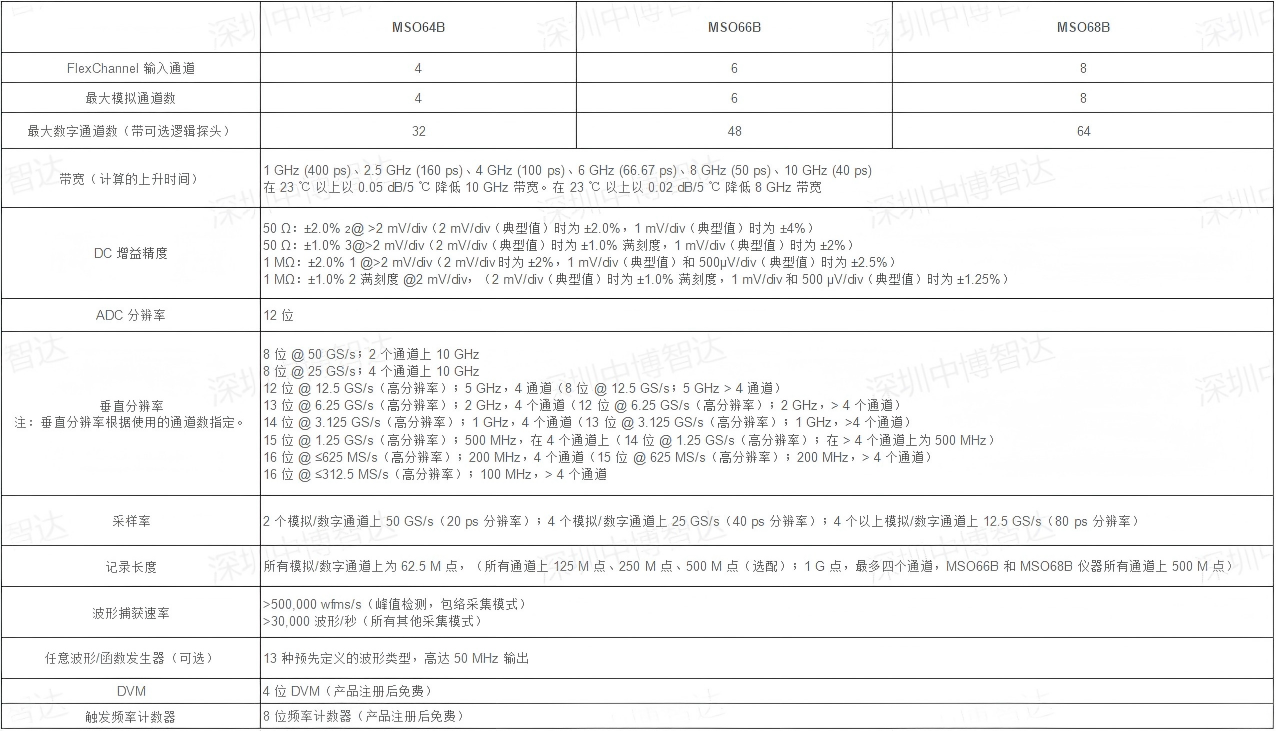

六、型号速览：按需选型更精准

泰克6系列B MSO混合信号示波器以10 GHz带宽、50 GS/s采样、12~16 bit高分辨率、行业领先低噪声、FlexChannel®混合信号、硬件多域分析为技术支柱，严格遵循原厂指标，为高端研发与验证提供稳定、精准、高效的测量平台。 以技术定义标准，以精度驱动创新——泰克6系列B MSO，为关键信号测量提供可靠支撑。
