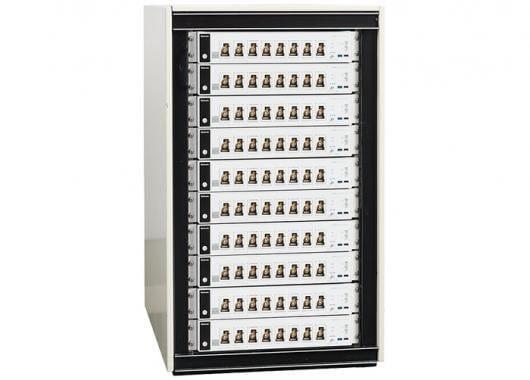

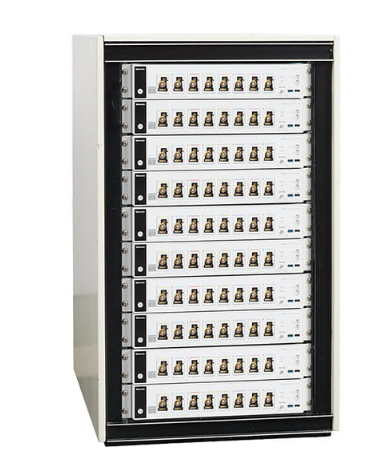

无需添加机架，进行更多的测试

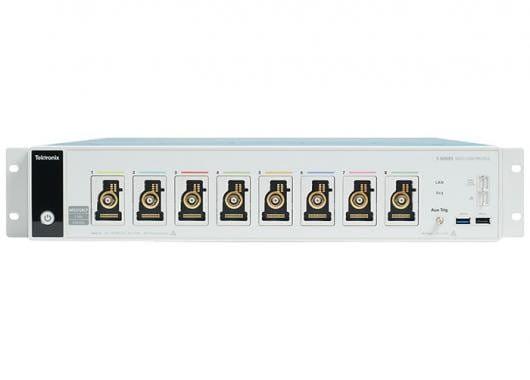

利用传统示波器的现有机架空间可将通道数增加 6 倍。 5 系列紧凑型混合信号示波器在仅仅 2U 空间，能提供 8 条通道加一个辅助触发输入通道（每条通道的成本较低）。 每条 FlexChannel™ 输入通道均可作为 1 条模拟通道或 8 条数字通道。

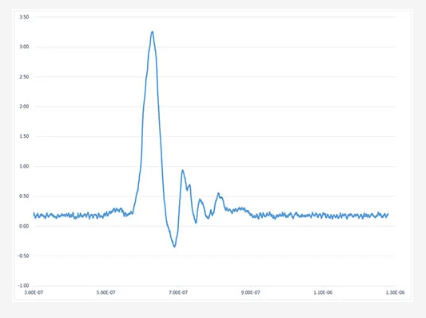

高保真度捕获与优质数据

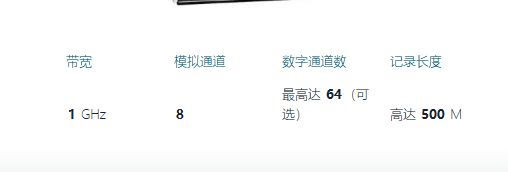

凭借 1 GHz 模拟带宽、所有通道高达 6.25 GS/s 的采样率和 125 M 记录长度，5 系列紧凑型混合信号示波器具有捕获准确波形数据且保持最佳信号完整度的性能。

在使用 12 位垂直分辨率和 1 GHz 的 7.6 位 ENOB 可以了解更多信号细节

12 位模数转换器 (ADC) 的垂直分辨率是传统 8 位 ADC 的 16 倍。 对于叠加在大信号上的微小信号，也能测量到信号的细节。

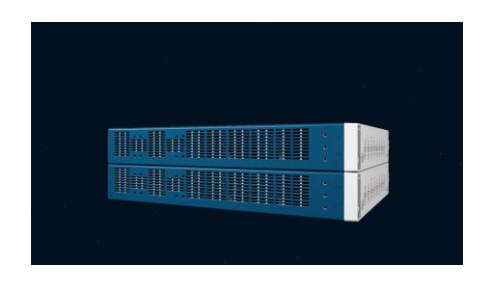

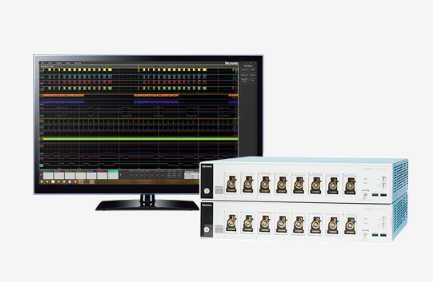

同步多个高速数字化仪

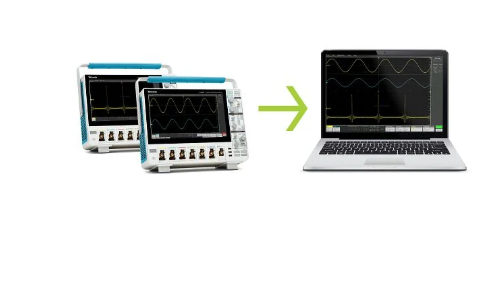

将两个远程数字化仪转变成一台虚拟仪器。发现、搜索和分析比以往任何时候都多的通道。

• 同时查看所有通道

• 重新排列或分组通道

• 无限的自动测量

• 轻松以太网接入

远程控制和自动化

测试自动化提高了测试速度，减少了出错率，并确保所有设备均符合统一的质量标准。紧凑型示波器能够高效地执行自动化程序，而不占用过多的机架空间。结合恰当的资源、工具和教程，我们现在比以往任何时候都更容易生成快速且一致的结果。通过示例代码、Python 仪器驱动程序或用户友好的 PC 应用程序，快速入门。

特点：

• 行业标准 SCPI 接口

• 编程支持 Python、MATLAB、LabView、IVI-C、IVI-COM、VISA、Sockets 等

• eScope 基于浏览器的控制

高能物理

应用于捕获粒子物理领域的瞬态事件的脉冲功率测试，需要应对在严苛的物理环境中采集多动态范围的信号。 5 系列紧凑型混合信号示波器的通道密度是传统台式示波器的 6 倍多，具有业内领先的性能，因此，可以可靠地采集准确的测试数据。

特点

• 12 位模数转换器

• 1 GHz 的 7.6 位 ENOB

• 500 M 记录长度在 6.25 GS/s 下的采集时间多达 80 ms

• 2 个机架高（3.5 英寸）

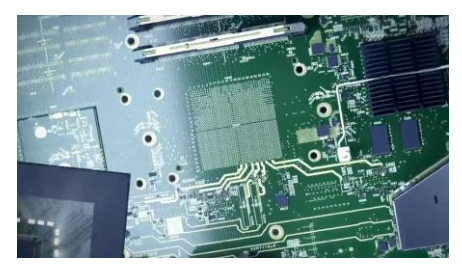

ATE 系统

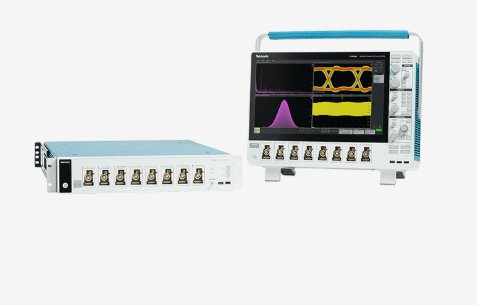

自动测试系统要求强大的编程性能且通常受到机架空间的限制。 5 系列紧凑型混合信号示波器在 2 个机架中提供 8 个输入通道且随时可加装。 每条输入通道可以作为一条精准模拟通道或 8 条数字通道。 您可以在 5 系列混合信号示波器的 15.6 英寸的显示器上进行设计验证，使用同样的编程例程在紧凑型示波器进行生产测试。

特点

• 8 个 FlexChannel 输入外加辅助触发输入

• 2 个机架高（3.5 英寸）且带机架固定架

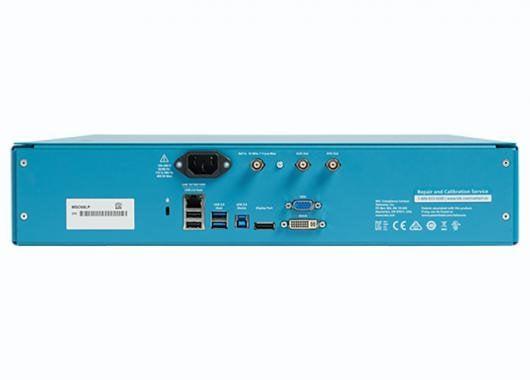

• 10/100/1000 以太网 LAN，便于通信

• USB 3.0 设备端口，便于快速通信

• 内置编程命令转换器

远程控制和自动化

通过测试自动化，可确保您获得快速、可重复的结果，同时允许您从任何地方访问您的工具和数据。

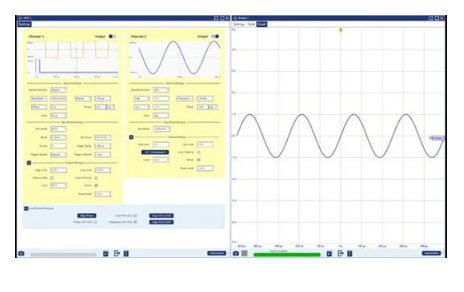

KickStart 简化了您的示波器自动化过程，因此您可以找到进入下一个开发阶段所需的答案。

• 自动收集读数和波形，并将其传输至 PC

• 在多台仪器上单独运行测试，或作为系统的一部分运行测试

• 借助大而清晰的查看区域、比较工具和直观的控件，可快速实现数据可视化

• 除示波器外，还支持吉时利 SMU、DMM、AFG 和电源
