N5244B PNA‑X 微波矢量网络分析仪

发布时间：2026-04-17 16:39:39 浏览次数：7

Keysight 是德科技 N5244B PNA‑X 微波矢量网络分析仪

产品介绍

N5244B 是是德科技 PNA‑X 旗舰级矢量网络分析仪，专为放大器、混频器、变频器、收发机、多端口射频组件等有源 / 无源器件的高精度线性与非线性测试打造。以一体化硬件架构、单连接全测量、高速高稳定、低噪声高动态为核心，实现研发与产线的高效、可信、可复现测试，广泛用于 5G/6G 通信、航空航天、国防、半导体、汽车雷达等高端射频微波场景

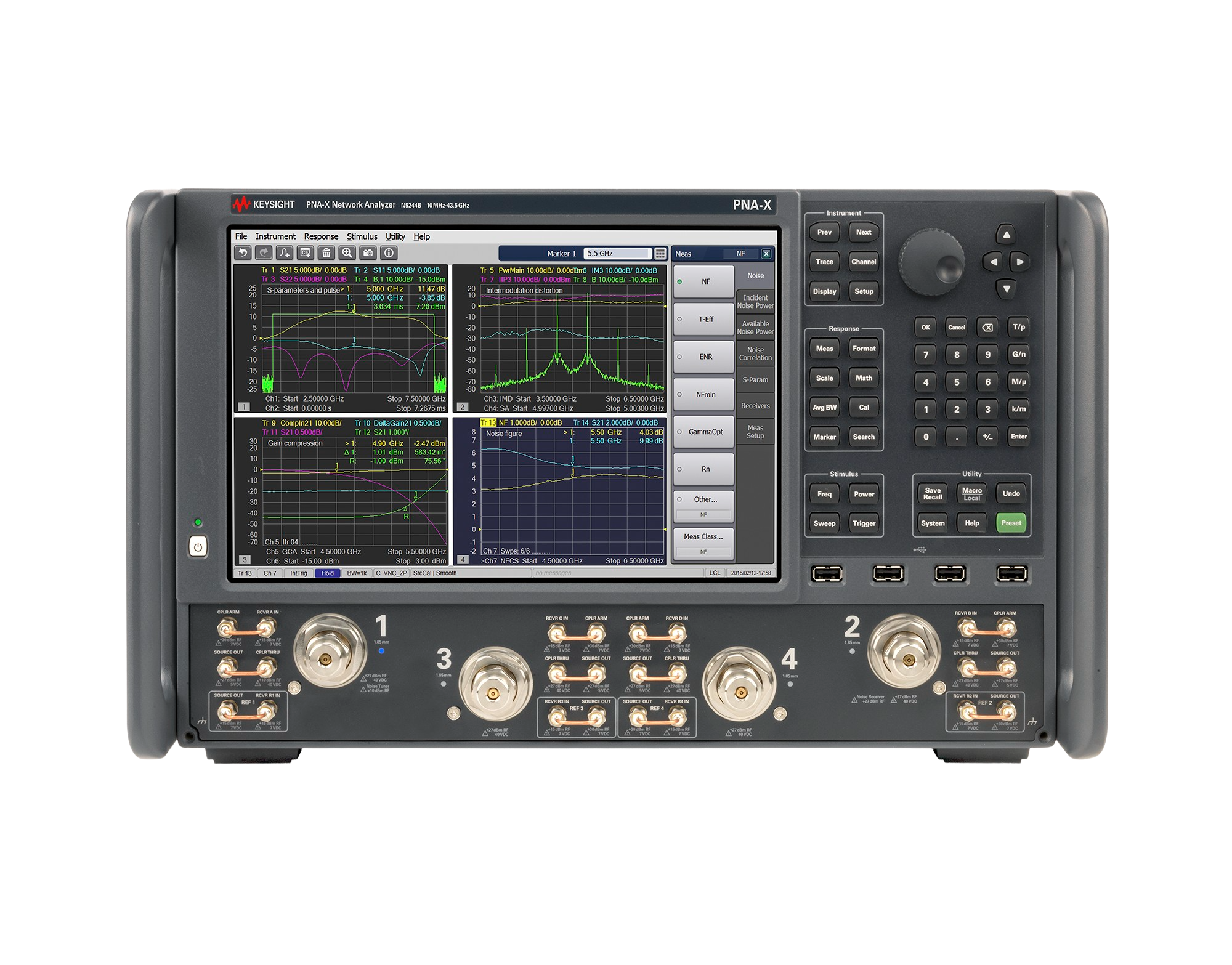

产品图片

官网核心规格参数（权威指标）

1.官网核心规格参数（权威指标）

起始频率：900 Hz（可选）/ 10 MHz（标准）
终止频率：43.5 GHz
端口：2 端口或 4 端口
内置双独立信号源、信号合路器、专用噪声接收机、脉冲调制 / 发生单元、射频接入点与机械开关

2.测量性能

端口动态范围：124 dB（典型），20 GHz 下可达 134 dB
轨迹噪声：低至 0.002 dB rms
测量速度：3.6～23 μs / 点；201 点扫描最快 5.5 ms
输出功率：+13 dBm@1 GHz，+11 dBm@高频段
谐波抑制：≤ -60 dBc
接收端本底噪声：≤ -111 dBm
温度稳定性：< 0.03 dB/°C

技术优势（官网提炼）

单连接完成全测量：一次接线即可完成线性 + 非线性 + 噪声 + 脉冲全套测试，大幅减少切换与误差

替代一整机架设备：集成信号源、合路器、接收机、脉冲单元、开关矩阵，降低系统复杂度
超高测量完整性：宽动态 + 低噪声 + 高稳定，满足毫米波前端、功率放大器等高要求场景；
速度与精度平衡：研发高保真与产线高吞吐兼顾，提升良率与交付效率
可扩展架构：支持端口扩展、频段扩展、软件选件升级，保护长期投资

典型应用场景

射频 / 微波放大器：线性 / 非线性、增益、P1dB、噪声系数、互调
混频器 / 变频器：变频损耗、隔离、NF、镜像抑制
5G/6G 基站与终端：前端模块、天线阵列、射频链路验证
航空航天 / 国防：T/R 组件、雷达收发机、微波组件
汽车雷达：24/77/79 GHz 雷达前端、天线与功放测试
半导体：晶圆测试、器件建模、射频芯片表征

性价比之选，实力出圈

电商选购要点（面向采购 / 工程师）

选型依据：43.5 GHz 覆盖主流中高频微波应用，双 / 四端口适配多端口器件
必选配置：双源、噪声系数、脉冲测试、全频段校准套件
适用岗位：射频研发、硬件测试、实验室计量、产线自动化测试
价值：高精度、高集成、高稳定，降低系统成本、缩短测试时间、提升数据可信度

N5244B PNA‑X 微波矢量网络分析仪

Keysight N5244B PNA‑X 以43.5 GHz 频段、双源一体化、单连接全测量、极致动态与低噪声，成为高端射频微波测试的标杆机型。无论是研发阶段的器件建模，还是产线的批量验证，均能提供最快速度、最高精度、最简化系统的一站式解决方案，是是德科技官网认证的高性能微波网络分析仪首选之一
